一、路由器cfe升级登陆

路由器设置密码后网络无法连接

不知道路由器无线密码的时候要先进行路由器的设置。

设置方法：

路由器的背面有后台IP地址及账号密码，登陆后台可进行相关设置，左侧为设置导航，右侧为设置内容，在左侧找到设置向导后按提示一步步操作，有两点需要注意，一是上网账号及密码，一是无线网络密码的设置，然后点击完成。

知道路由器的无线密码的时候直接用手机进行设置。

设置方法：

手机-设置-WLAN-对应的路由器名称，如果不知道路由器名称的话就用手机离路由近距离，信号强的就是路由器的无线网络名称，点击无线网络名称，输入正确的无线密码，等待连接。

二、路由器怎么进cfe刷机

工具/原料

wifidog: wifidog 是一套被广泛使用的强制认证 captive portal 协议。

当未认证授权的用户尝试访问网络时，路由器 强制用户的浏览器转向目标服务器上的认证界面（或者类认 证界面） ，用户按要求输入认证信息或者做相关操作后，服 务器重定向用户浏览器访问路由器网关上的 API 获得认证通 过

固件 ：也称 firmware, 通常用于嵌入式领域，泛指运行于硬 件之上的操作系统软件。

刷固件或者更新固件是指删除原系 统，更换新的系统软件。

在 PC 领域，这类似于重装 Windows 操作系统，尤其像安装 ghost 版的操作系统。

与现在手机领 域里很活跃的刷 ROM 同理

TFTP: TFTP 本身是指简单文件传输协议，广泛用于嵌入式系 统，比如网络启动和更新系统固件。

本文是指采用 TFTP 协 议的软件客户端， 通过它向运行 TFTP 协议的服务端(Q3 路由 的 cfe 系统)上传固件

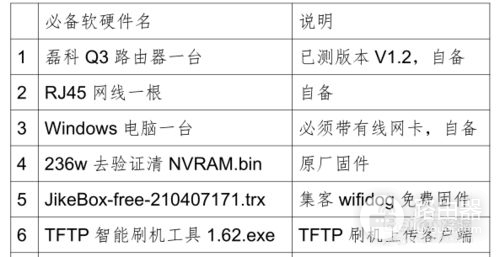

磊科 Q3 路由器一台

RJ45 网线一根

Windows 电脑一台

236w 去验证清 NVRAM.bin 原厂固件

JikeBox-free-210407171.trx 集客 wifidog 免费固件

TFTP 智能刷机工具 1.62.exe TFTP 刷机上传客户端

方法/步骤

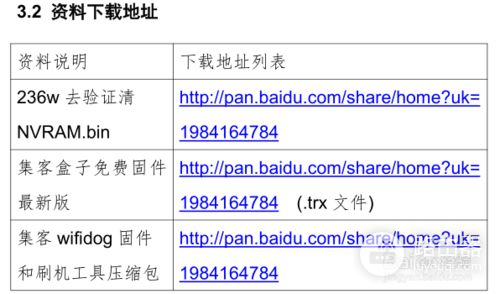

准备必备材料

开始刷机

连接网线

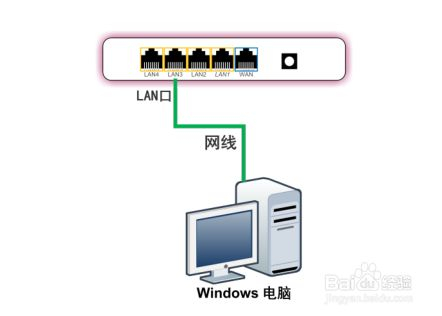

将 Windows 电脑和磊科 Q3 路由器上电并开机，并用网

线直接连接 Q3 的 LAN 口和电脑的网口，如下图

提示：

通常建议不要接两头的 LAN 口，比如 LAN1 与 LAN4，有些机型有端口反转的

情况，可能会影响到 ping 测试结果和判断。

建议插在 LAN2 或者 LAN3 上

配置电脑 IP 地址

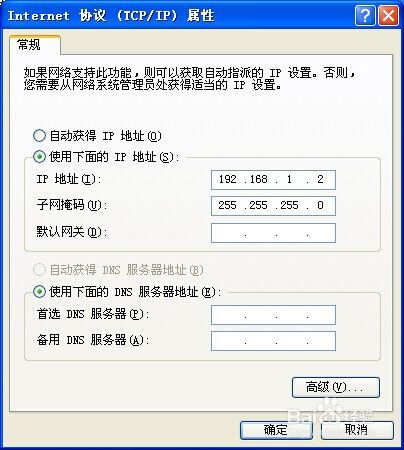

设置 Windows 电脑的 IP 地址为 192.168.1.2，子网掩码

为 255.255.255.0,网关和 DNS 可以不用设置。

如果你不知

道如何进行设置，你最好去网上查找一下资料

如果 Q3 的 LAN 口默认地址没有修改，路由开机并启动完成后，在 Windows

命令行里 ping 路由器的 LAN 口地址 192.168.1.1 应该能 ping 通。

如果是笔记本电脑，带无线，强烈建议你把无线网卡停用。

很多无线的路由

的 ip 也是 192.168.1.1，会对刷机造成严重干扰，具体原因不解释。

刷过渡固件去 CFE验证

提示：

如果不是磊科 Q3，本步骤并不是一定是必须的。

也千万不要照般本

步骤， “236w 去验证清 NVRAM.bin”只针对磊科 Q3 硬件，其它的硬件刷

这个很容易变砖。

Q3 必须要去 CFE 验证是因为磊科公司防止用户误刷造成严重问题，对刷

入的固件进行了校验，非磊科自己的固件，禁止刷入。

本步骤只为移除

这个限制。

TFTP 刷机的接口只有在路由上电开机后的几秒钟内才可能开启，这时候

系统启动进入了 cfe 环境。

通常可以通过 ping 值为 100 判断系统处于

cfe 环境中。

通常情况下，ping 值 ttl 不为 100，TFTP 肯定刷不了。

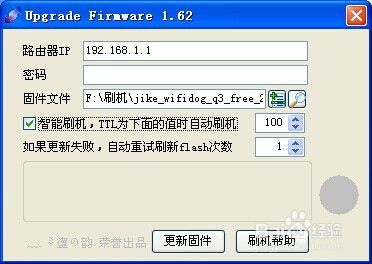

打开软件 “TFTP 智能刷机工具 1.62” ” ，进行如下

配置：

路由器 IP 地址处填“192.168.1.1” ，

固件文件处选“236w 去验证清 NVRAM.bin” ，

选中“智能刷机，TTL 为下面的值时自动刷机 100”

如果更新失败，自动重试刷新 flash 次数处选 1

无需点”更新固件”那个按钮

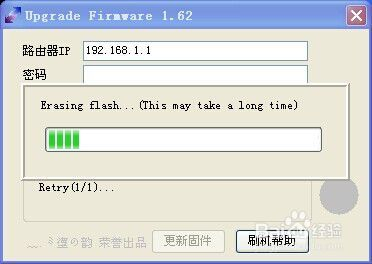

重启路由器(如果没有开机，上电开机即可)，由于选

中了“智能刷机” ，路由重启过几秒后就自动开启 TFTP

上传固件并刷机，无需自己点”更新固件”按钮，如下图

刷集客盒子 Q3 免费固件

选择集客盒子 wifidog 免费固件

打开 TFTP 智能刷机工具 1.62，路由器 IP 保持为

192.168.1.1 不变， 固件选择 JikeBox-free-210407171.trx 文

件，并再次选择中“智能刷机，TTL 为下面的值时自动刷机

100”，如下图：

重启路由器再次刷机

再次重启路由器， 重启路由器会再次触发 TFTP 软件开始

刷机。

特别提示：

 本次成功刷机后，系统会自动重启两次，在此过程中， 请不要手动重启路由

器或者断电。

 本次过程可能会有一点长(比如三分钟以上)，可以给电脑设置一个

192.168.8.x 的 IP，并 ping 192.168.8.1 来判断是否已启动集客系统。

也

可以用手机扫瞄 wifi，来判断是否有新的开放式的 wifi 热点。

7

刷机完成后， 将 Windows 电脑的网卡改成 DHCP 自动获

取 IP 地 址 方 式 ， 这 时 电 脑 应 该 能 获 取 到 一 个

192.168.8.x/255.255.255.0 的地址。

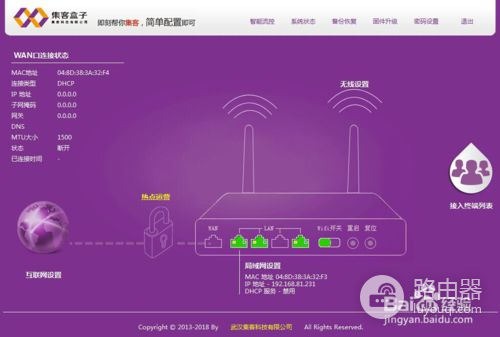

打开浏览器，输入 http://192.168.8.1 登陆集客盒子，用

户名 admin,密码 admin,如下图
