一、什么是ARP代理

ARP原理是在同一网段下，发送广播请求单播回应，实现通信，在不同网段的时候，通常需要请求网关查询目标MAC地址从而实现通信。所以，就会出现占用网关资源表的问题。从而降低转发效率。在这种情况下，让两台主机之间中介成为ARP代理，避免这一问题

二、ARP代理的条件

1. 路由器上有到达对方的条目

2. 华为设备开启ARP代理功能

三、如何实现ARP代理

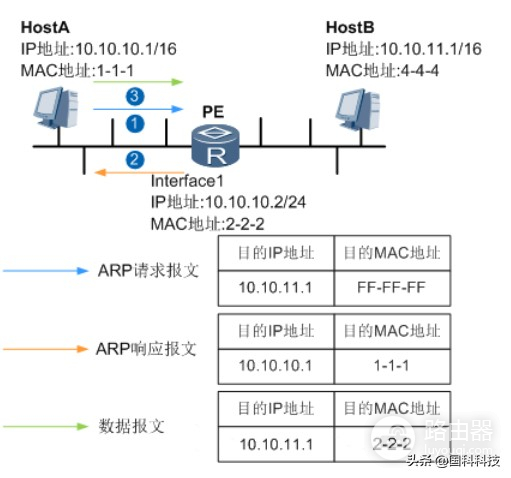

以主机A请求主机B为例：

1、主机A发送arp广播报文，请求主机B MAC地址。

2、PE1收到广播请求后，首先判断自己是不是目标MAC地址（发现不是，则查找到达目标MAC的路径）

3、如果发现有到达目标MAC的路由，则查询是否开启ARP代理：如果发现开启了ARP代理，则将自己接口的MAC地址发送给主机A；如果发现没有开启，则丢弃该报文。

4、如果没有收到主机B的路由，则丢弃报文。

5、收到报文后，单播回应给主机A。

（一）路由ARP代理（下文将详细讲述ARP路由式代理）

（二）同一VLAN下的ARP代理

实现同一网段同个vlan间的三层访问。当我们访问同一网段主机时，是不会向网关发出请求的，而是先通过广播arp包来寻找对方的mac地址，然后再根据mac地址来进行二层的访问只有访问不同网段主机时，才会请求网关，接着网关网关查找自己的路由表，如果发现有到达目的网路的路由，则用自己的mac地址做回应，因为二层流量在三层里面是被隔离的。

（三）不同VLAN下的ARP代理

1. HostA (VLAN3)希望与另一主机HostB (VLAN2)之间通信，HostA直接发送了 ARP请求，请求内容包括:源IP、源MAC、VLANtag标签、目的IP ;

2. 运行代理ARP的装置收到ARP请求后，查找本地ARP缓存列表，如果找到对应的表项(包括HostB的IP、MAC)则代理ARP立即回应HostA关于去目的HostB的相关信息；如果没找到对应的表项，代理ARP会预先将不同VLAN间的不同网段缓存至列表中；

3. 当收到源地址去往某个网段的帧时查找代理ARP缓存列表中的网段，然后将此数据包在对应的VLAN区域内广播(避免全网广播导致全网效率降低，加快请求回应速率)；

4. HostB在收到广播后，回应ARP响应，通告自己的MAC地址，代理ARP装置收到ARP请求后向HostA通告HostB的MAC。

四、路由式ARP代理实验

（一）实验拓扑

（二）实验要求

PC1和PC2属于同一网段，需要PC1可以与PC2互通，

（三）实验过程

1、配置IP地址，检验直连的连通性

[R1-GigabitEthernet0/0/0]ip add 10.1.10.3 24

[R1-GigabitEthernet0/0/1]ip add 10.1.20.3 24

PC1不能ping通PC2，抓包发现PC1没有去往PC2的路径，进行ARP广播

2、在R1的接口上开启ARP代理

[R1-GigabitEthernet0/0/0]arp-proxy enable

[R1-GigabitEthernet0/0/1]arp-proxy enable

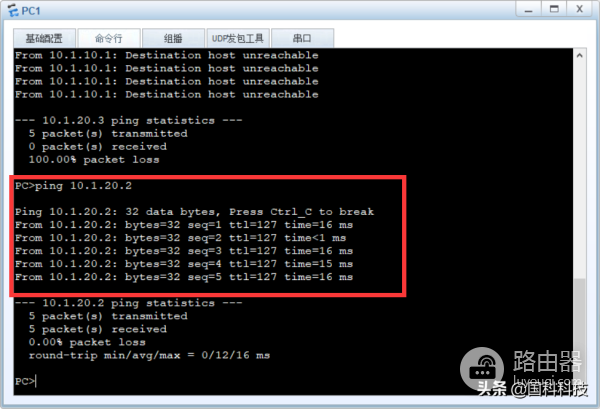

3、在PC1上ping PC2进行验证

（四）实验分析

在PC1上 ping PC2，发现跟自己的同一网段，PC会通过IGMP发送一个回显请求给对方，进行二层封装，发现不知道 PC2的mac地址，查找本地ARP缓存表，发现为空，于是发起ARP请求。

但是由于PC1跟PC2属于同一网段，不同广播域，路由器是不会转发广播包的，所以PC2是收不到该ARP请求的，所以就不能进行互访，这样就可以在路由器上配置ARP代理，当路由器收到ARP请求之后，会将自己接收端口的MAC地址发送给PC1，让PC1误认为路由器接口的mac地址就是PC2的mac地址，之后的所有封装都会以此MAC作为目的MAC进行封装，这样路由器就可以识别了。

Hardware address 的值就是接口的Mac地址

发现与上图中ARP应答的Mac地址相同

路由器收到该比特流后，进行逐层阶层，解封二层数据帧，发现目的MAC为自己，接收。继续解封三层数据包，发现目的ip不是自己，然后路由器根据目的IP进行查表。根据到达目的IP下一跳的出接口进行转发，三层封装不变，并将源MAC地址封装为该出接口的MAC地址，但是发现不知道目的IP的MAC，无法进行二层封装，于是对IP 10.1.20.2发起ARP请求。
