水星MW305R(V1-V3)路由器桥接设置教程

本文主要介绍了水星MW305R(V1-V3)路由器WDS桥接设置方法,也可以说是无线中继设置。但是需要注意的是,是V1-V3版本的水星MW305R路由器的无线桥接设置方法哦!

温馨提示:

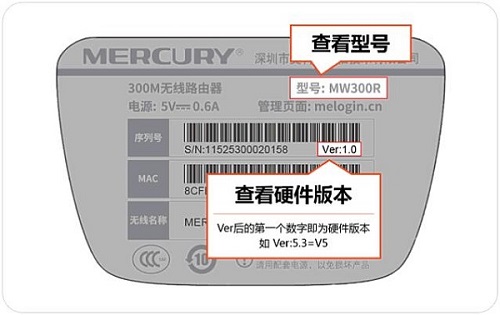

水星MW305R路由器目前有V1、V2、V3、V4、V5、V6、V7共7个版本。水星系列路由器的硬件版本,大家可以在该路由器底部标签上查看,标签中Ver:后面的就是硬件版本号,如下图所示。

查看水星路由器的硬件版本
查看水星路由器的硬件版本

V1-V3版本的MW305R路由器,无线桥接设置方法相同

V4-V7版本的MW305R路由器,无线桥接设置方法相同。V4-V7版本水星MW305R路由器的无线桥接设置方法,可以参考教程:

水星MW305R(V4-V7)路由器桥接设置教程

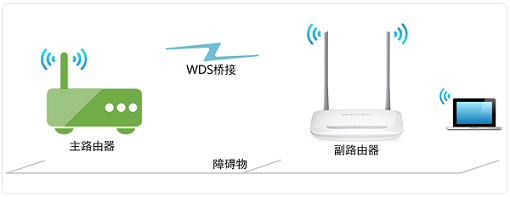

水星MW305R路由器无线桥接示意图
水星MW305R路由器无线桥接示意图

第一步、设置主路由器信道


1、请先登录到主路由器的设置界面,把主路由器的“信道”设置为固定值,本例中设置为6,

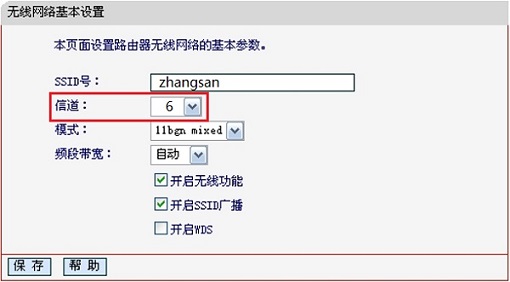

设置主路由器的信道
设置主路由器的信道

重要说明:

“信道”这个选项一般在 无线设置 选项下可以找到。“信道”默认是自动,请手动选择一个值,然后保存下就可以了。

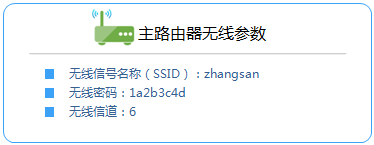

2、然后记录下主路由器的无线名称、无线密码、信道。

记录主路由器的无线参数
记录主路由器的无线参数

重要说明:

(1)、本文把已经可以上网的那一台路由器叫做:主路由器;把水星MW305R路由器叫做:副路由器

(2)、主路由器中只需要设置“信道”,其它的所有设置,都将在水星MW305R路由器中进行设置。

第二步、修改MW305R路由器的LAN口IP地址


1、连接电脑和MW305R路由器

电脑用一根网线连接到水星MW305R路由器的LAN(1\2\3\4)接口。

2、登录到设置页面

在浏览器中输入192.168.1.1并按回车键——>“用户名”和“密码”都输入:admin,登录到设置界面

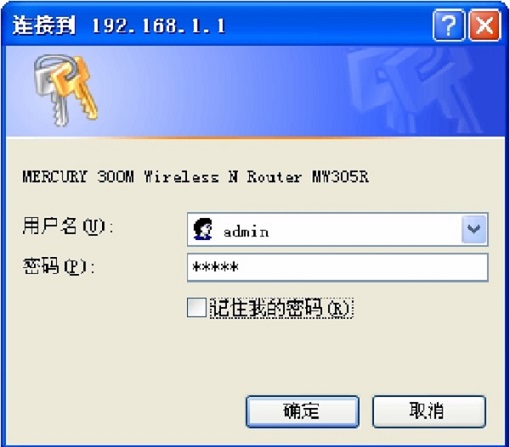

水星MW305R(V1-V3)路由器登录界面
水星MW305R(V1-V3)路由器登录界面

3、修改LAN口IP地址

点击“网络参数”——>“LAN口设置”——>修改“IP地址”——>点击“保存”

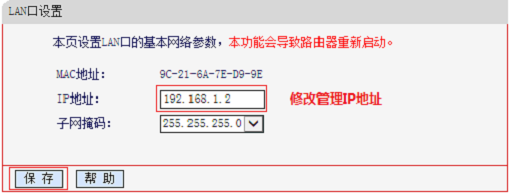

修改水星MW305R(V1-V3)路由器的LAN口IP地址
修改水星MW305R(V1-V3)路由器的LAN口IP地址

LAN口IP地址修改原则:

如果主路由器的IP地址是:192.168.1.1,则副路由器的IP地址修改为:192.168.1.2

如果主路由器的IP地址是:192.168.0.1,则副路由器的IP地址修改为:192.168.0.2

如果主路由器的IP地址是:192.168.2.1,则副路由器的IP地址修改为:192.168.2.2

第三步、设置无线桥接


1、重新登录到设置界面

使用修改后的IP地址(本例中是:192.168.1.2),重新登录到MW305R路由器的设置页面。

2、启用桥接功能

点击“无线设置”——>“无线基本设置”——>把“SSID”和“信道”设置为与主路由器的参数相同——>勾选“开启WDS”——>点击“扫描”

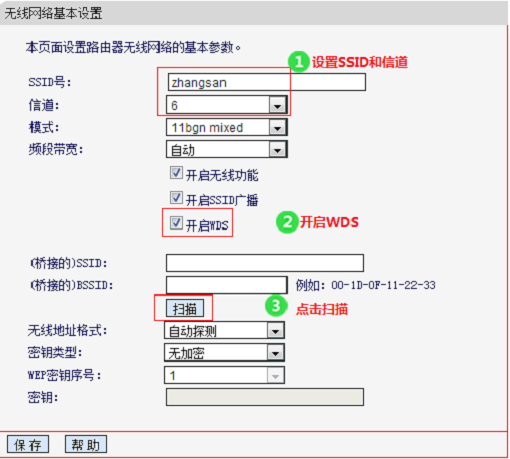

打开水星MW305R(V1-V3)路由器的 WDS桥接 功能
打开水星MW305R(V1-V3)路由器的 WDS桥接 功能

3、选择主路由器信号

在扫描结果中,找到主路由器的SSID(本例中是:zhangsan),然后点击后面的“连接”。

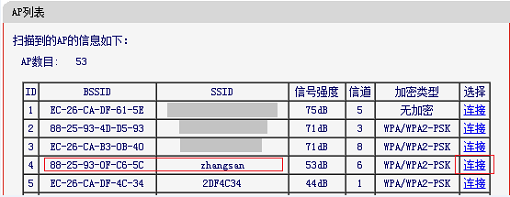

选择主路由器信号
选择主路由器信号

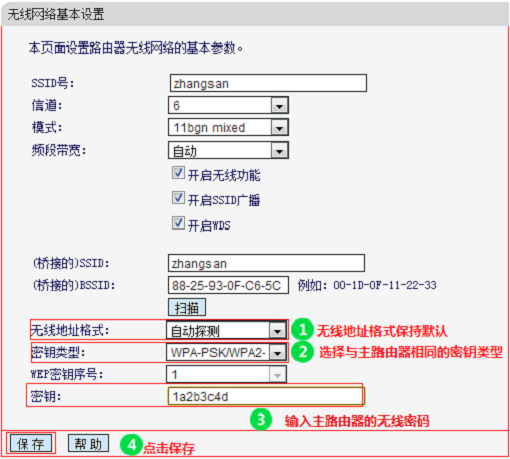

4、输入主路由器无线密码

选择与主路由器相同的“密钥类型”——>在“密钥”位置输入主路由器的无线密码——>点击“保存”。

填写主路由器无线信号的密码
填写主路由器无线信号的密码

5、设置MW305R的无线密码

点击“无线设置”——>“无线安全设置”——>选择“WPA-PSK/WPA2-PSK”——>“PSK密码”处填写和主路由器相同的无线密码——>点击页面下方的“保存”。

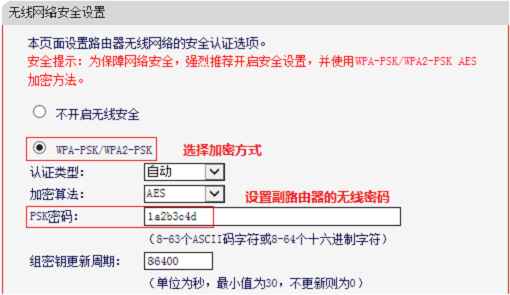

设置MW305R的无线密码
设置MW305R的无线密码

第四步、检查桥接设置是否成功


在水星MW305R的设置页面,点击“运行状态”——>查看“无线状态”下的“WDS状态”,如果显示:成功。说明水星MW305R(V1-V3)路由器的无线桥接设置成功。

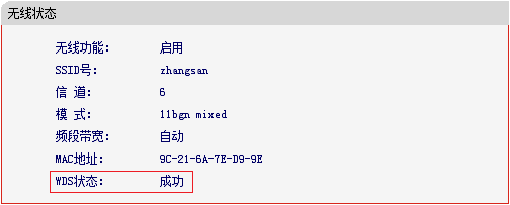

水星MW305R(V1-V3)路由器无线桥接设置成功
水星MW305R(V1-V3)路由器无线桥接设置成功

第五步、关闭MW305R的DHCP服务器


在副路由器(MW305R)的设置页面,点击“DHCP服务器”——>“DHCP服务设置”——>“DHCP服务器”选择:不启用——>点击“保存”。

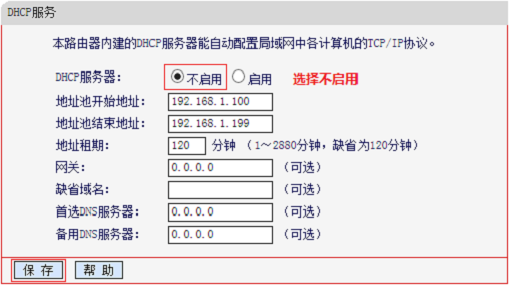

关闭水星MW305R(V1-V3)路由器的DHCP服务器
关闭水星MW305R(V1-V3)路由器的DHCP服务器

以上就是水星MW305R(V1-V3)路由器无线桥接设置方法,注意只有V1、V2、V3版本的水星MW305R路由器,无线桥接设置适合本文介绍的内容。
