TP-Link TL-WR710N V1路由器Bridge(桥接)模式设置

本文介绍了TP-Link TL-WR710N V1版本迷你无线路由器,在“Bridge:桥接模式”下的设置方法。TL-WR710N工作在“Bridge:桥接模式”时,主要作用是用来接收无线Wi-Fi信号,然后TL-WR710N无线路由器再发射一个无线信号;无线设备连接到TL-WR710N发射的无线信号即可上网。

TP-Link TL-WR710N路由器在Bridge模式下拓扑
TP-Link TL-WR710N路由器在Bridge模式下拓扑

适用环境:原来的场所中已经有一台无线路由器提供无线WiFi信号,但是由于场所面积较大,部分区域信号
弱或者接收不到信号。这时候可以在信号无信号区域安装一台TL-WR710N迷你无线路由器,并设置
为“Bridge:桥接模式”即可解决问题。

温馨提示:

TP-Link TL-WR710N迷你型路由器有V1、V2两个版本,TL-WR710N V1和TL-WR710N V2在设置上有所不同。本文介绍的是TL-WR710N V1版本在“Bridge:桥接模式”下的设置;TL-WR710N V2版本的设置请阅读文章:TP-Link TL-WR710N V2路由器Bridge(桥接)模式设置。可以在TL-WR710N路由器的底部查看版本号,如下图所示

查看TL-WR710N无线路由器的版本号
查看TL-WR710N无线路由器的版本号

步骤一、记录无线参数

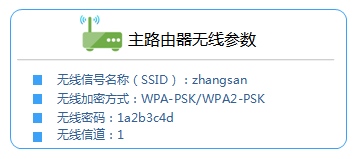

请先确认需要桥接无线信号的无线名称、无线密码、信道等参数,如下图:

记录需要被桥接的无线信号名称、无线密码、信道
记录需要被桥接的无线信号名称、无线密码、信道

步骤二、设置电脑IP地址

在对TL-WR710N迷你无线路由器进行设置之前,需要先把电脑的IP地址设置为自动获得,这里指的是笔记本电脑上无线网卡的IP地址。(PS:如果不会设置,请点击阅读:电脑自动获取IP地址设置方法 )

电脑设置为自动获取IP地址
电脑设置为自动获取IP地址

步骤三、无线连接到TL-WR710N无线网络

电脑搜索并连接TL-WR710N路由器的信号(路由器默认SSID为:TP-LINK_XXXXXX(MAC地址后六位),可在路由器底部标贴上查看到MAC地址。

笔记本无线连接到TL-WR710N的无线网络
笔记本无线连接到TL-WR710N的无线网络

步骤四、登录到TL-WR710N路由器设置界面

1、打开电脑桌面上的IE浏览器,清空地址栏并输入192.168.1.253(管理地址),回车后页面会弹出登录框(输入192.168.1.253打不开?请点击阅读:192.168.1.253打不开的解决办法

浏览器中输入192.168.1.253
浏览器中输入192.168.1.253

2、在登录密码框中,输入路由器默认的管理密码:admin,点击 登录,进入管理界面。

输入admin登录到TL-WR710N的设置界面
输入admin登录到TL-WR710N的设置界面

步骤五、“Bridge:桥接模式”设置

1、运行设置向导:进入路由器的管理界面后,点击“设置向导”——>点击“下一步”。

TL-WR710N无线路由器的设置向导
TL-WR710N无线路由器的设置向导

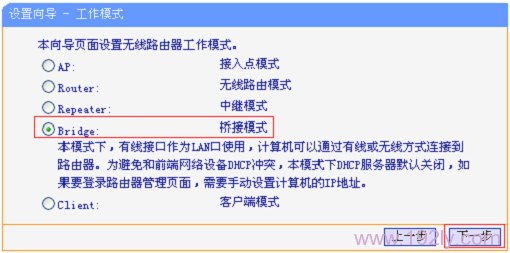

2、选择工作模式:这里需选择“Bridge:桥接模式”——>点击“下一步”。

TL-WR710N路由器上选择“Bridge:桥接模式”
TL-WR710N路由器上选择“Bridge:桥接模式”

3、修改无线参数并扫描信号:修改“本设备的SSID”——>设置“信道”(设置为与主路由器的信道一样)
——>点击“扫描”。

TL-WR710N路由器上扫描需要被桥接的无线信号
TL-WR710N路由器上扫描需要被桥接的无线信号

4、在扫描结果中,找到主路由器的无线信号名称(SSID)——>点击“连接”。

TL-WR710N路由器连接到被桥接的无线信号
TL-WR710N路由器连接到被桥接的无线信号

注意:如果扫描不到对应信号,请确认主路由器已开启无线功能,且尝试减小路由器之间的距离。

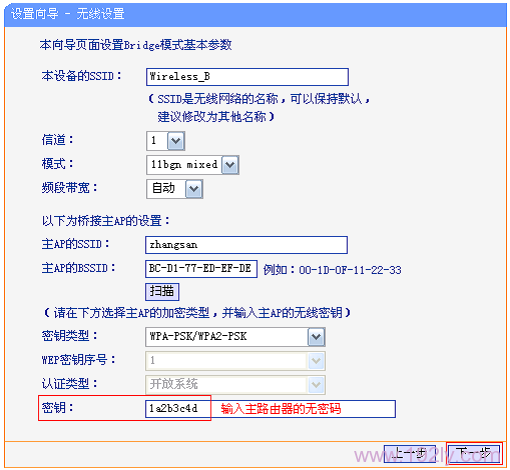

5、输入无线密钥:“密钥类型”请选择与主路由器的类型一致——>“密钥”请输入主路由器的无线网络密
码——>点击“下一步”。

TL-WR710N路由器上填写被桥接的无线密码
TL-WR710N路由器上填写被桥接的无线密码

6、设置TL-WR710N路由器的无线密码:选择“开启无线安全”——>设置“PSK密码”,这里的密码就是放大
后的无线信号的密码——>点击“下一步”。(这里的“PSK密码”就是TL-WR710N发射的无线信号的密码)

设置TL-WR710N路由器自己无线信号的密码
设置TL-WR710N路由器自己无线信号的密码

7、重启路由器:点击“重启”——>会弹出重启提示对话框,再次点击“确定”。

TL-WR710N路由器设置完成重启
TL-WR710N路由器设置完成重启

步骤六、连接线路并上网

至此,就完成了TP-Link TL-WR710N无线路由器的在“Bridge:桥接模式”下设置,无线设备连接到TL-
WR710N的无线信号(本例是:Wireless_B),就可以上网了。

如有问题,请认真、仔细的多阅读几次文章,确认你的步骤和文章介绍的一致。如果仍然有问题,可以在本
文后面留言,管理员会及时解答大家的疑问。
