WDS桥接组网，确定路由器之间通信的地址格式方法

　　一、应用介绍

　　在WDS无线桥接组网中，主副路由器之间通信时有3地址通信和4地址通信之分，两者区别如下：

　　3地址通信：连接副路由器的终端发送给主路由器的数据，其MAC地址都会转变为副路由器的MAC地址，IP地址为终端的IP地址不变;

　　4地址通信：连接副路由器的终端发送给主路由器的数据，其IP地址与MAC地址都是以终端的实际IP地址与MAC地址进行通信。

　　我司无线路由器都支持3地址和4地址通信，且路由器默认为自动探测，根据前端主路由器支持的地址格式来选择与之匹配的地址格式。

　　在某些网络环境中，我们需要在主路由器上针对局域网内终端设置MAC地址过滤或IP与MAC绑定等功能。如果主、副路由器之间使用3地址通信，则无法在主路由器设置相关规则，所以我们需要确认主、副路由器之间的通信地址格式。

　　二、确认方法

　　1、选择地址格式

　　副路由器设置桥接主路由器时，在副路由器界面中选择无线地址格式。此方法仅适用于传统界面或新界面路由器，云路由器无法选择地址格式。

　　传统界面：进入管理界面，点击无线设置>基本设置，选择无线地址格式。

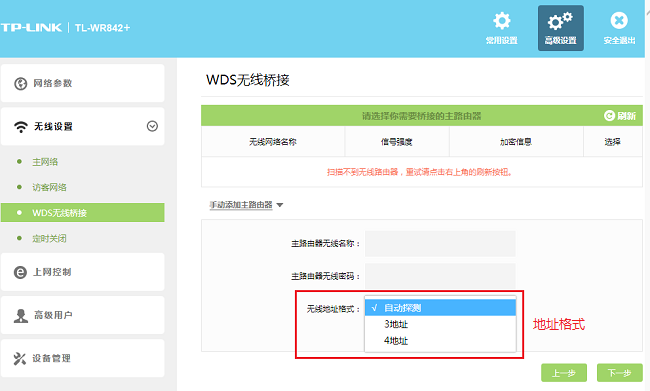

　　新界面：进入管理界面，点击高级设置>无线设置> WDS无线桥接，点击手动添加主路由器，选择无线地址格式。

　　2、查看IP与MAC映射表

　　下面以云路由器为例进行说明。

　　设置主、副路由器WDS成功后，台式机使用网线连接副路由器的LAN口，手机连接副路由器的无线信号上网。此时在主路由器管理界面的应用设置> IP与MAC绑定，查看IP与MAC映射表。

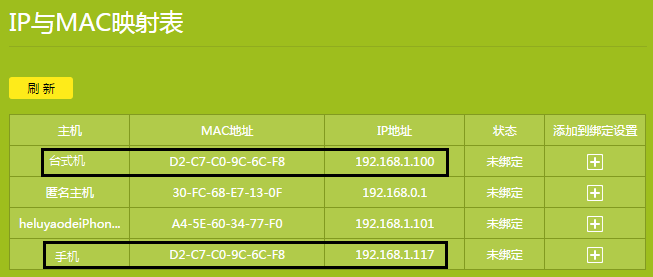

　　1、如果查看到台式机和手机对应的MAC地址为副路由器的LAN口MAC地址，则两个路由器之间使用3地址通信，如下图：

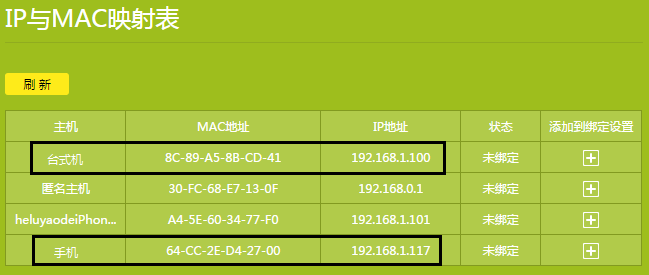

　　2、如果查看到台式机和手机对应MAC地址为终端实际的MAC地址，则两个路由器之间使用4地址通信，如下图：
